CONTADOR DE DOS BITS



En un contador de dos bits secuencial seguiresmos una secuancia logica desde 00 hasta 11 como muestra el siguiente diagrama de estados

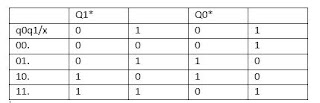

Del diagrama anterior obtenemos la siguiente tabla de cual obtenemos la ecuacion de Q0 Y Q1 tomado Q0 como el bits menos significativo y Q1 como el mas signigicativo siendo el *  la representacion de siguiente estado

con esto y al relizar los mapas  karnaugh necesarios obtemos las funcion de Q0 Y Q1*

Q0*0Q0XNEGADO+Q0NEGADOX

Q1=Q1XNEGADO +Q1Q0NEGADO+Q1NEGADOQ0X

utilizando flips flops jk tenemos que :

K1=Z*Q0NEGADO

J1Q0X

K2=J2=X
