Compuertas lógicas básicas
Para la
implementación de circuitos digitales combinaciones es necesario el
conocimiento de las características y especificaciones de los circuitos
digitales 7400 7404 7486 y 7432.
La
compuerta lógica 7400 es una compuerta nand tiendo como características:
Tensión
de alimentación: 5 V, con una tolerancia (de 4,5 V a 5,5 V).
Niveles
lógicos: entre 0,2 V y 0,8 V para el nivel bajo (L) y entre 2,4 V y 5 V para el
nivel alto (H), ya que estos chips son activados por altos y bajos, o también
llamados 0 y 1, dígitos del sistema binario utilizados para estos usos en la
electrónica.
Temperatura
de trabajo: de 0 °C a 70 °C para la serie 74 y de -55º hasta los 125 °C para la
54.
La compuerta 7404 es una not teniendo como
características:
Tensión
de alimentación 5v y tolerancia de 5%
Niveles
lógicos entre 0.2 y 1.95 low y 3.45 y 5.02 high
Temperatura
de trabajo: de 0 °C a 70 °C para la serie 74 y de -55º hasta los 125 °C para la
54.
La
compuerta 7486 es una xor con las siguientes características:
Tensión
de alimentación 5v y tolerancia de 5%
Niveles
lógicos entre 0.2 y 1.98 low y 3.58 y 5.02 high
Temperatura
de trabajo: de 0 °C a 70 °C para la serie 74 y de -55º hasta los 125 °C para la
54.
La compuerta 7432 es una compuerta or con las
siguientes características:
Tensión
de alimentación 5v y tolerancia de 5%
Niveles
lógicos entre 0.2 y 1.98 low y 3.42 y 5.02 high
Temperatura
de trabajo: de 0 °C a 70 °C para la serie 74 y de -55º hasta los 125 °C para la
54.

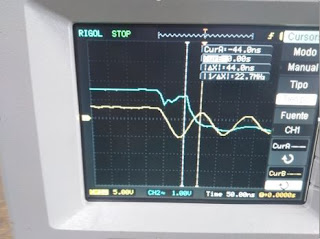

Montaje de prueba
VOH=1.35V
VOL=021V
VIH=3.8
